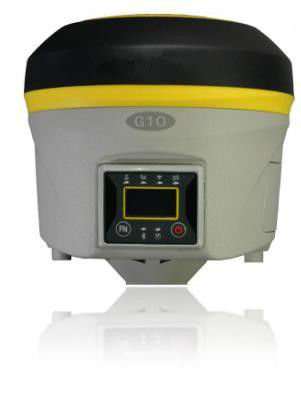

تابلو Trimble Board IP67 220 کانال G10 GNSS RTK

G10 220 کانال گیرنده GNSS با تخته برقی BD970

مشخصات

گیرنده

• کانال ها: 220 GNSS



• ماهواره ها ردیابی شدند



  GPS: L1C / A همزمان ، L2C ، L2E ، L5



  GLONASS: Ll C / A همزمان ، LIP ، L2 C / A ، L2P ، L3



  SBAS: همزمان LI C / A ، L5



  GALILEO همزمان El، E5A، E5B (محفوظ است)



  COMPASS: Bl (QPSK) ، Bl- MBOC (6،1 ، 1/11) ، BI-2 (QPSK) ، B2 (QPSK) ، B2-BOC (10،5) ، B3 (QPSK) ، B3BOC (15 ، 2،5) ، l5 (QPSK)



  QZSS: Ll C / A، Ll SAIF، L2C، L5

• نرخ موقعیت: حداکثر 50 هرتز



• اقتباس سیگنال: <1 ثانیه



• اولیه سازی سیگنال RTK: به طور معمول <10 ثانیه



• شروع داغ: به طور معمول <15 ثانیه



• قابلیت اطمینان اولیه:> 99.9٪



• حافظه داخلی: 4 گیگابایت (بیش از 45 روز از ذخیره اطلاعات خام استاتیک با نمونه ضبط در هر 1 ثانیه)



• Micro SD Card: شکاف توسعه با حافظه داخلی 4 GB (اختیاری 32 GB)



  تثبیت موقعیت



• تحقيقات ثابت با دقت بالا (مشاهدات زمان Lon) افقي: 2.5 mm + 0.1 ppm RMS



  عمودی: RMS 3.5 میلی متر + 0.4 ppm

• حالت سریع



  افقی: RMS 3 میلی متر + 0.5 ppm



  عمودی: 5 میلی متر + 0.5 ppm RMS



• CODE DIFFERENTIAL CODEIONINGING افقی: 0.25 میلی متر + 1 ppm RMS



  عمودی: 0.45 میلی متر + 1ppm RMS



• قرار دادن SBARS (معمولی) افقی: 0.5 متر RMS²



  عمودی: 0.8 RMS²



• REIN TIME KINEMATIC (<30km) -NETWORK SurveyYING³ RTK ثابت افقی: 8mm + 0.8ppm RMS



  RTK عمودی ثابت: Rmm 15mm + 1ppm

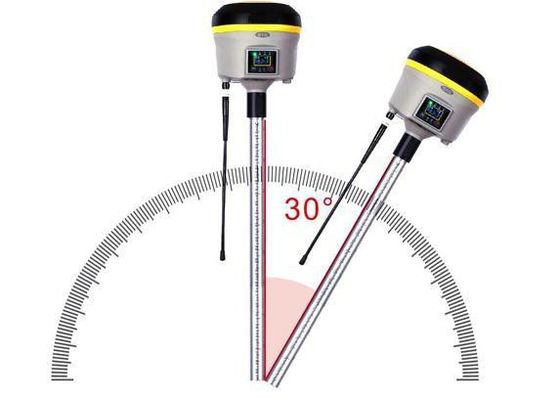

• POSITINING TILTED (POLE 2M) 10 میلی متر RMS 20 میلی متر



  شیب 20 درجه 30 میلی متر RMS 30 درجه شیب 50 میلی متر RMS



  ارتباطات

• اتصالات I / O



• 7-پین Lemo و 5 پین Lemo رابط.کابل چند منظوره با رابط USB برای اتصال کامپیوتر.



• دستگاه بلوتوث: کلاس Il 2.4 گیگاهرتز Il



• Wi-Fi: IEEE 802.11 b / g / n



• Web UI: برای به روزرسانی نرم افزار ، وضعیت و تنظیمات ، بارگیری داده ها و غیره را از طریق تلفن هوشمند ، رایانه لوحی یا سایر اینترنت فعال کنید.



  دستگاه الکترونیکی



• خروجی های ناوبری: ASCII (NMEA-0183) GSV، AVR، RMC، HDT، VGK، VHD، ROT، GGK، GSA، ZDA، VTG، GST، PJT، PJK، BPQ، مرجع



  خروجی: CMR، CMR +، sCMRx، RTCM2.1، RTCM2.3 RTCM3.O، RTCM3.1، GRS، GBS.



  آنتن GNSS تلفیقی



• دقت بالا چهار آنتن میکرو نوار صورت فلکی ، مرکز فاز صفر با صفحه سرکوبگر داخلی



  رادیوی داخلی

• محدوده فرکانس: 410-470MHz



• فاصله کانال: 12.5KHz / 25 KHz



• توان Rx / Tx: 2W



• حداکثر برد: 3-4 کیلومتر در محیط شهری ، حداکثر 10 کیلومتر با شرایط بهینه.



• پروتکل: EOT / EOC / FST ، SATEL شفاف.جنوبی ، TRIMTALX 11 / 11e ، TRIMMARK 3 ، ​​TRIMTALK 450S



  حالت بی سیم

• باند: GSM / GPRS / EDGE: 850/900/1800/1900 مگاهرتز



  WCDMA / HSDPA: 850/1900/2100 مگاهرتز

• توان خروجی: GSM850 ، EGSM900: 33 dBm (2W)



  GSM1800 ، PCS1900: 30 dBm (1W) ، WCDMA: 24 dBm



  منبع تغذیه



• باتری: قابل شارژ و قابل تعویض 11.1 V -3400 -37.74Wh باتری لیتیوم هوشمند

• ولتاژ: ورودی برق خارجی 9 تا 22 ولت DC



• زمان کار در استاتیک (GPS + GLONASS): 12 ساعت



• زمان کار در GSM RTK (GPS + GLONASS): 6.5 ساعت



• زمان شارژ (2batteries): به طور معمول 4 ساعت



• مصرف برق: <6w



  مشخصات فیزیکی

• اندازه: Φ14cm × 14.4cm H



• دمای کار: -40 ℃ تا 65 ℃ (-22 to149)



• دمای ذخیره سازی: -40 ℃ تا 85 ℃ (-40 تا 185)



• دمای کار با رادیو UHF UHF: -30 ℃ تا 50

• ضد آب / گرد و غبار: IP67



  ^s مقاومت در برابر شوک: طراحی شده برای تحمل قطب 2 متر



  کف بتونی بدون آسیب.طراحی شده برای تحمل یک قطره آزاد 1 متر



  کف چوب سخت و بدون آسیب



  ^s لرزش: مقاومت در برابر لرزش
